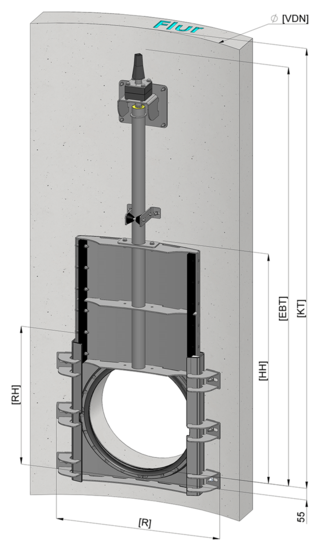

Rundschachtschieber Typ G4V
mit Sohlsprung
Für Details bitte Markierung wählen
Informationen:
Allseitig weich dichtend gemäß DIN 19569 Teil 4, Dichtheit gemäß 5.2.2 Tabelle 1, Klasse 4.
Verwendung als Regel- oder Drosselschieber
Der Dichtungsdruck ist über linear wirkende PE-UHMW Keilgleitleisten ein- und nachstellbar.
Das ABS-Tri-Dichtungsprofil ist form-, kraftschlüssig und zuggesichert, um geringe Reib- und Drehmomente zu erzielen.
| Detail PE-UHMW Keilgleitleiste: | Detail Dichtung: |
 |  |
| DN | R(max.) | Min-EBT | HH | RH |
|---|---|---|---|---|
| 100 | 390 | 500 | 290 | 255 |
| 150 | 440 | 600 | 390 | 305 |
| 200 | 490 | 700 | 490 | 355 |
| 250 | 540 | 800 | 590 | 405 |
| 300 | 590 | 900 | 690 | 455 |
| 350 | 640 | 1000 | 790 | 505 |
| 400 | 690 | 1100 | 890 | 555 |
| 450 | 740 | 1200 | 990 | 605 |
| 500 | 790 | 1300 | 1090 | 655 |
| 600 | 890 | 1500 | 1290 | 755 |
| 700 | 990 | 1700 | 1490 | 855 |
| 800 | 1100 | 1900 | 1690 | 955 |
| 900 | 1190 | 2100 | 1890 | 1055 |
| 1000 | 1290 | 2300 | 2090 | 1155 |
