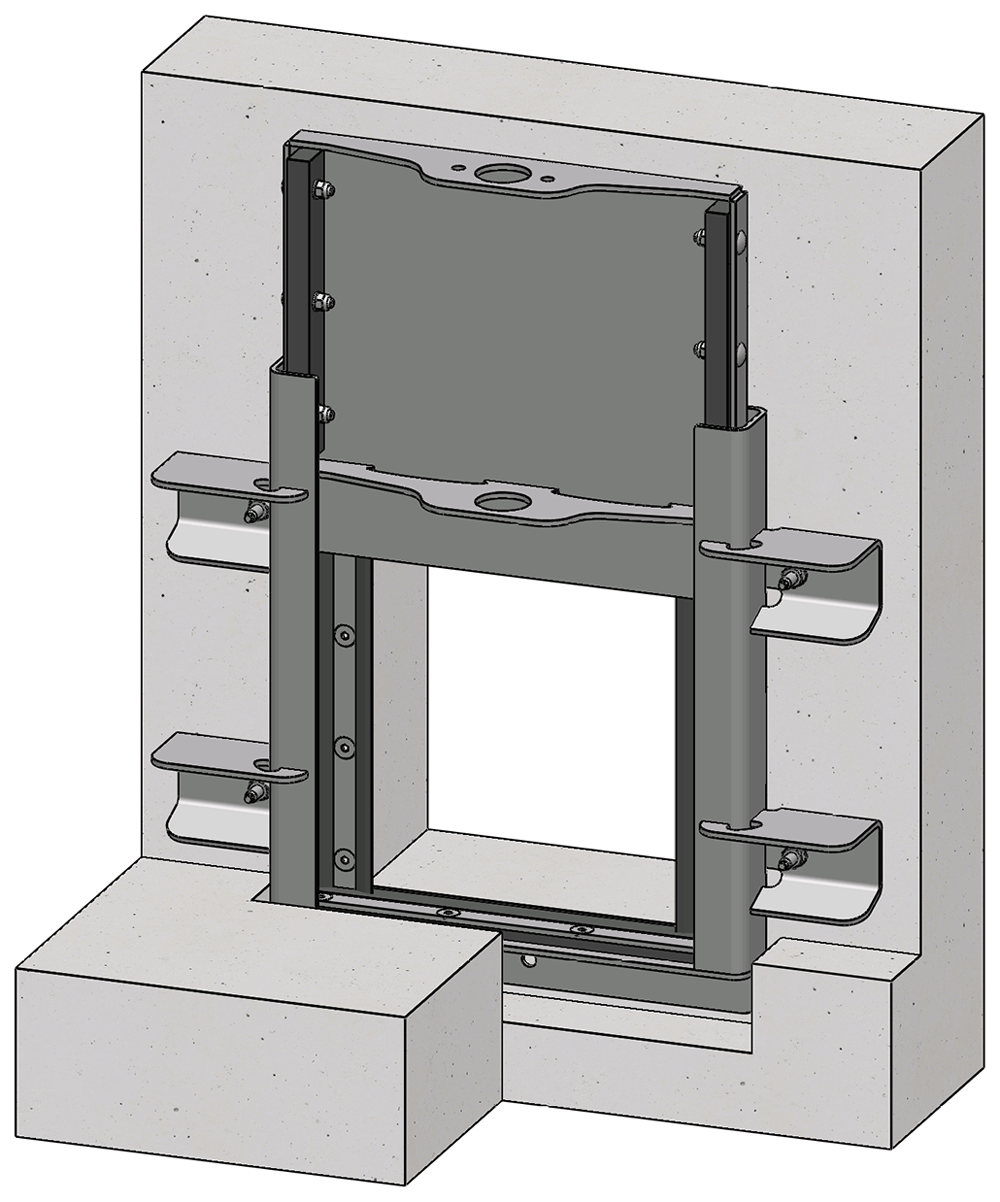

Rinneschieber Typ RE4_

Mit gerader Sohlschwelle zum Eingießen

Für Details bitte Markierung wählen
close

Einzelheiten:

Antrieb | Antrieb V mit Vierkantkonus und Schachtwandkonsole

1

Informationen:

Allseitig weich dichtend gemäß DIN 19569 Teil 4. Dichtheit gemäß 5.2.2 Tabelle 1, Klasse 5.
Verwendung als Regel- oder Drosselschieber
Das ABS-U-Dichtungsprofil ist formschlüssig und zuggesichert, um geringe Reib- und Drehmomente zu erzielen.
PE-UHMW Gleitschienen für einen linearen Dichtungsdruck

Detail Seitenprofil:Detail Sohle:

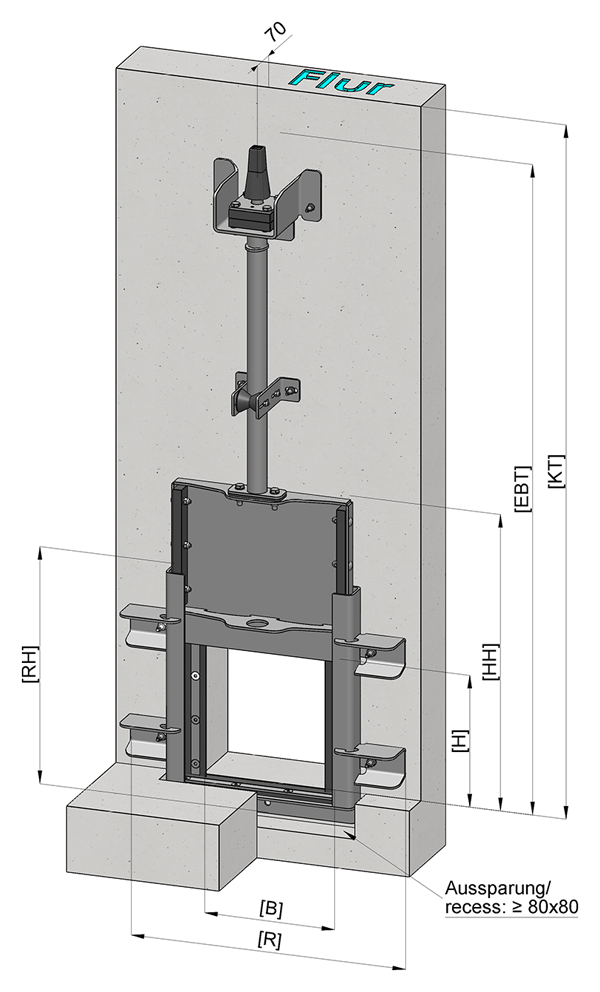

BxHRMin-EBTHHRH
100x100350500275290
150x150400600375390
200x200450700475440
250x250550800575490
300x300590900675540
350x3506401000775590
400x4006901100875640
450x4507401200975690
500x50079013001075740
600x60095015001275885
700x700105017001475985
800x800115190016751085
900x9001250210018751185
1000x10001350230020751285

  • Einbauvarianten

    Einbauvarianten

    1. RE4A
    2. RE4B
    3. RE4C
    4. RE4D
    5. RE4E
    6. RE4F
    7. RE4G
    8. RE4H
    9. RE4I
    10. RE4V
  • Häufig verwendete Antriebe
